DVD-Hüllen-Maße: Standard, Slim, Cover und Blu-ray im Überblick

Eine normale DVD-Hülle im Keep-Case-Format misst meist etwa 135 × 190 mm und ist 14 bis 15 mm dick. Für das umlaufende DVD-Cover sind bei Standardhüllen meist 272 bis 273 × 183 mm üblich. Slim-Hüllen bleiben ungefähr gleich hoch und breit, sind mit rund 7 mm aber deutlich schmaler und benötigen deshalb einen kleineren Einleger.

Wenn Sie eine Ersatzhülle kaufen oder ein DVD-Cover drucken möchten, würde ich nicht nur nach dem Begriff „Standard“ gehen. Schon zwischen verschiedenen Hüllenmodellen kann sich das Einlegermaß um einen Millimeter oder mehr unterscheiden. Messen Sie im Zweifel die konkrete Hülle und vor allem den Rücken, bevor Sie die Druckdatei fertig anlegen.

DVD-Hüllen-Maße auf einen Blick

Für die meisten Suchanfragen zu DVD Hülle Maße sind drei Werte entscheidend: Außenmaß der Hülle, Rückenbreite und Größe des Covers. Die Tabelle trennt diese Angaben bewusst voneinander.

Die Werte sind typische Marktmaße, keine Garantie für jedes Gehäuse. Bei Standard-DVD-Hüllen findet man zum Beispiel sowohl 135 × 190 × 14 mm als auch leicht größere Varianten um 136 × 191 × 15 mm. Für einen passgenauen Druck ist deshalb das reale Hüllenmodell wichtiger als ein nominelles Standardmaß.

Standard-DVD-Hülle: Größe und Rückenbreite

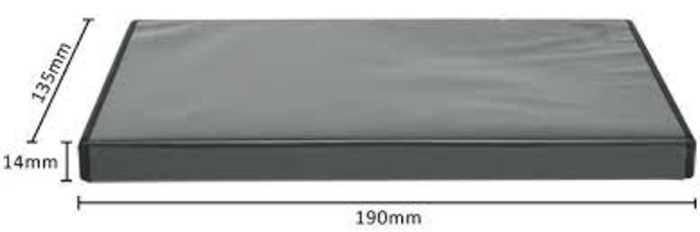

Die klassische DVD-Hülle, oft auch Keep Case oder Amaray-Hülle genannt, liegt typischerweise bei etwa 135 × 190 × 14 bis 15 mm. Die ersten beiden Werte beschreiben Breite und Höhe, der dritte die Tiefe beziehungsweise Rückenbreite.

Für ein Regal ist der Rücken oft wichtiger als die Höhe. 100 Standardhüllen benötigen allein durch ihre Rückenbreite ungefähr 1,4 bis 1,5 m Platz. Wenn eine Sammlung häufig benutzt wird, bevorzuge ich diese normale Hülle gegenüber extrem schmalen Boxen: Der Rücken lässt sich beschriften, die Disc sitzt stabil und ein Booklet passt meist ebenfalls hinein.

Slim-DVD-Hülle: gleiche Höhe, nur etwa 7 mm dick

Bei einer Slim-DVD-Hülle bleiben Breite und Höhe meist bei ungefähr 135 × 190 mm, der Rücken schrumpft aber auf rund 7 mm. Damit passen auf derselben Regalbreite fast doppelt so viele Hüllen. Der dazugehörige Einleger ist mit häufig etwa 265 × 183 mm ebenfalls schmaler als bei einer Standardbox.

Für eine große Sammlung kann das sehr praktisch sein. Ich würde ein vorhandenes Standard-Cover aber nicht einfach verkleinern und weiterverwenden, weil sich dadurch der Rücken verschiebt und Schrift oder Motive schnell falsch sitzen.

Mehrfachhüllen vorher messen

Bei Hüllen für zwei, vier oder mehr DVDs gibt es keine ebenso verlässliche Rückenbreite. Manche Modelle bleiben außen fast so kompakt wie eine Standardhülle, andere werden deutlich dicker. Wenn Sie ein Cover für eine Mehrfachhülle gestalten, messen Sie Vorderseite, Rückseite und Rücken direkt am verwendeten Modell.

DVD-Cover-Maße: 272 bis 273 × 183 mm sind üblich

Beim DVD Cover Format ist die Angabe 273 × 183 mm weit verbreitet. HERMA bietet beispielsweise DVD-Einleger genau in diesem Format an. Bei Original-Amaray-Hüllen findet man je nach Modell auch Angaben bis etwa 272 × 183 mm. Diese kleine Differenz erklärt, warum ein Cover trotz scheinbar „richtiger“ Vorlage gelegentlich unter der Klarsichtfolie spannt oder seitlich Spiel hat.

Mein Rat ist deshalb simpel: Wenn die Hülle bereits vor Ihnen liegt, messen Sie den Bereich unter der Klarsichtfolie. Für eine vorhandene Standardvorlage können 272 bis 273 × 183 mm als Ausgangspunkt dienen, aber die Hülle entscheidet über das Endmaß.

DVD-Cover bei 300 dpi

Bei 300 dpi entsprechen 273 × 183 mm ungefähr 3224 × 2161 Pixeln. Bei 272 × 183 mm liegt die Breite geringfügig darunter. Für Fotos, kleine Schrift und feine Linien ist 300 dpi ein sinnvoller Arbeitswert, solange die Druckdatei am Ende auf die korrekten Millimetermaße ausgegeben wird.

Nur ein Seitenverhältnis oder eine Pixelzahl zu übernehmen reicht nicht. Ein Cover kann am Monitor perfekt aussehen und trotzdem zu groß aus dem Drucker kommen, wenn die Software es automatisch an die Seite anpasst.

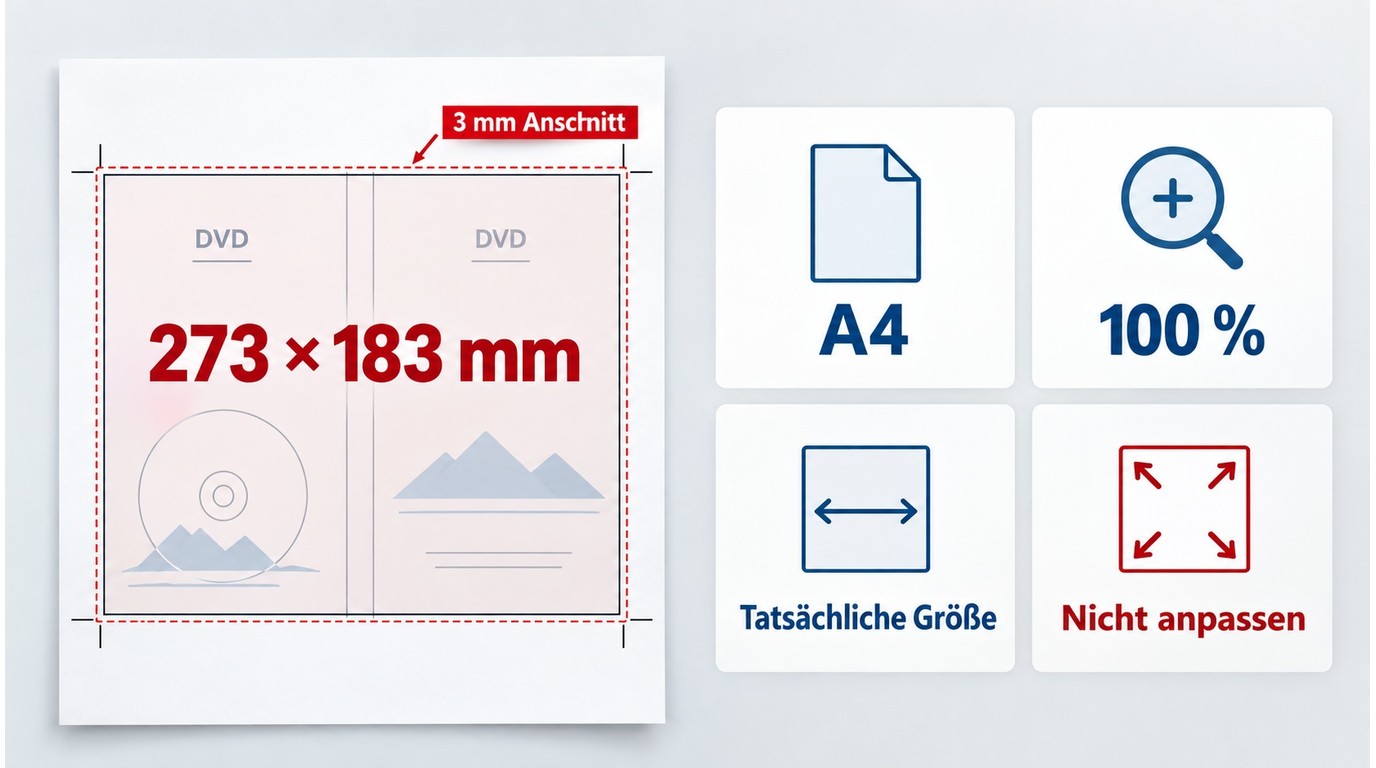

A4, 100 Prozent Skalierung und Anschnitt

A4 ist nur der Druckbogen. Das DVD-Cover selbst bleibt kleiner. Beim Ausdruck würde ich zuerst ein normales Blatt verwenden, auf 100 Prozent beziehungsweise „Tatsächliche Größe“ stellen und kontrollieren, ob Vorderseite, Rücken und Rückseite sauber in die Hülle passen.

1. Cover auf das gemessene Endformat anlegen, bei Standardhüllen meist 272 bis 273 × 183 mm.
2. Für hochwertige Druckdaten mit etwa 300 dpi arbeiten.
3. Anschnitt nur ergänzen, wenn Ihre Vorlage oder Druckerei ihn ausdrücklich verlangt.
4. Beim Drucken „An Seite anpassen“ und automatische Vergrößerung deaktivieren.
5. Erst einen Probedruck machen, danach das endgültige Papier verwenden.

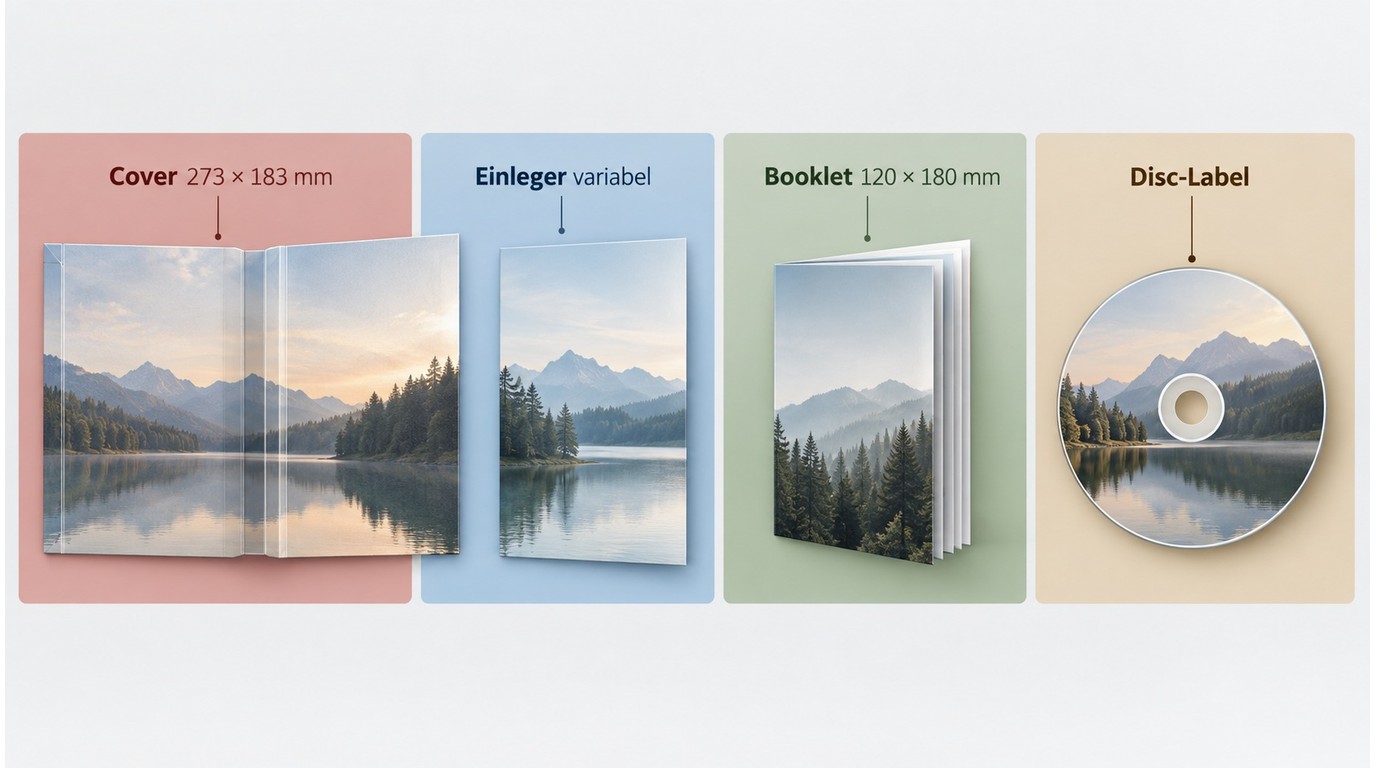

Einleger, Booklet und Disc-Label nicht verwechseln

Außen-Cover, Booklet und Disc-Label sind verschiedene Druckteile. Gerade beim Suchen nach einer „DVD Vorlage“ werden diese Formate leicht vermischt.

• Außen-Cover / Inlay: liegt unter der transparenten Folie der Hülle und umfasst Vorderseite, Rücken und Rückseite.
• DVD-Booklet: wird innen in die Halterungen gesteckt. Ein häufiges Maß liegt bei etwa 120 × 180 mm.
• Disc-Label: richtet sich nach dem bedruckbaren Bereich des konkreten Rohlings und nicht nach dem Coverformat.

Wenn ich eine neue Druckdatei anlege, kläre ich deshalb zuerst, welches Teil tatsächlich gedruckt werden soll. Ein Bookletmaß lässt sich nicht auf ein umlaufendes DVD-Cover übertragen.

DVD-, CD- und Blu-ray-Hüllen im Vergleich

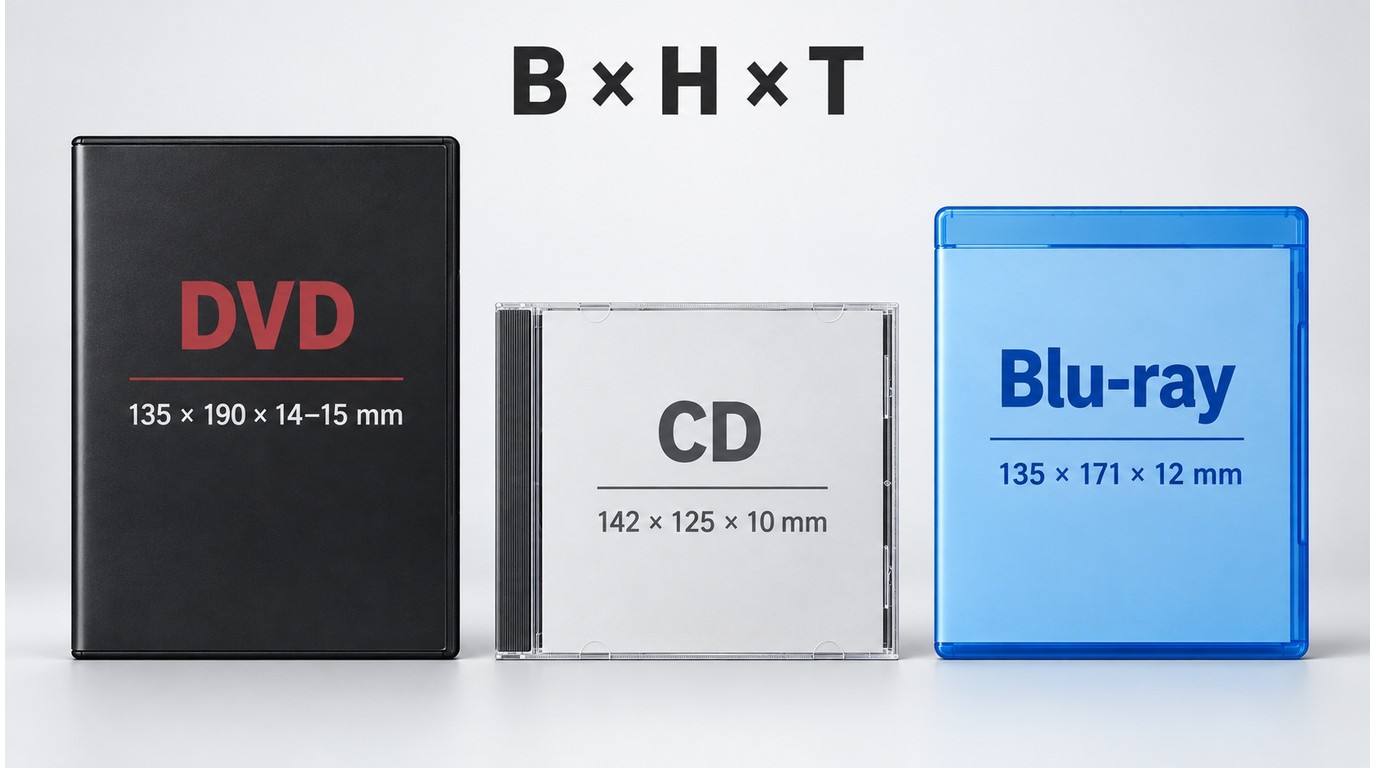

DVD, CD und Blu-ray nutzen zwar optische Discs mit ähnlichem Durchmesser, ihre Verpackungen sind aber nicht austauschbar. Ein klassisches CD-Jewelcase liegt ungefähr bei 142 × 125 × 10 mm. Blu-ray-Hüllen sind mit rund 135 × 170 mm deutlich niedriger als DVD-Hüllen und kommen je nach Ausführung mit unterschiedlichen Rückenbreiten.

Auch die Cover unterscheiden sich. Ein typisches Blu-ray-Inlay liegt bei etwa 269 × 148 mm und darf nicht einfach mit einer DVD-Vorlage gleichgesetzt werden. Wer eine beschädigte Hülle ersetzt, sollte deshalb nicht nur nach „Disc-Hülle“, sondern ausdrücklich nach DVD, CD oder Blu-ray suchen.

DVD-Größe: Disc-Durchmesser und Speicherkapazität sind etwas anderes

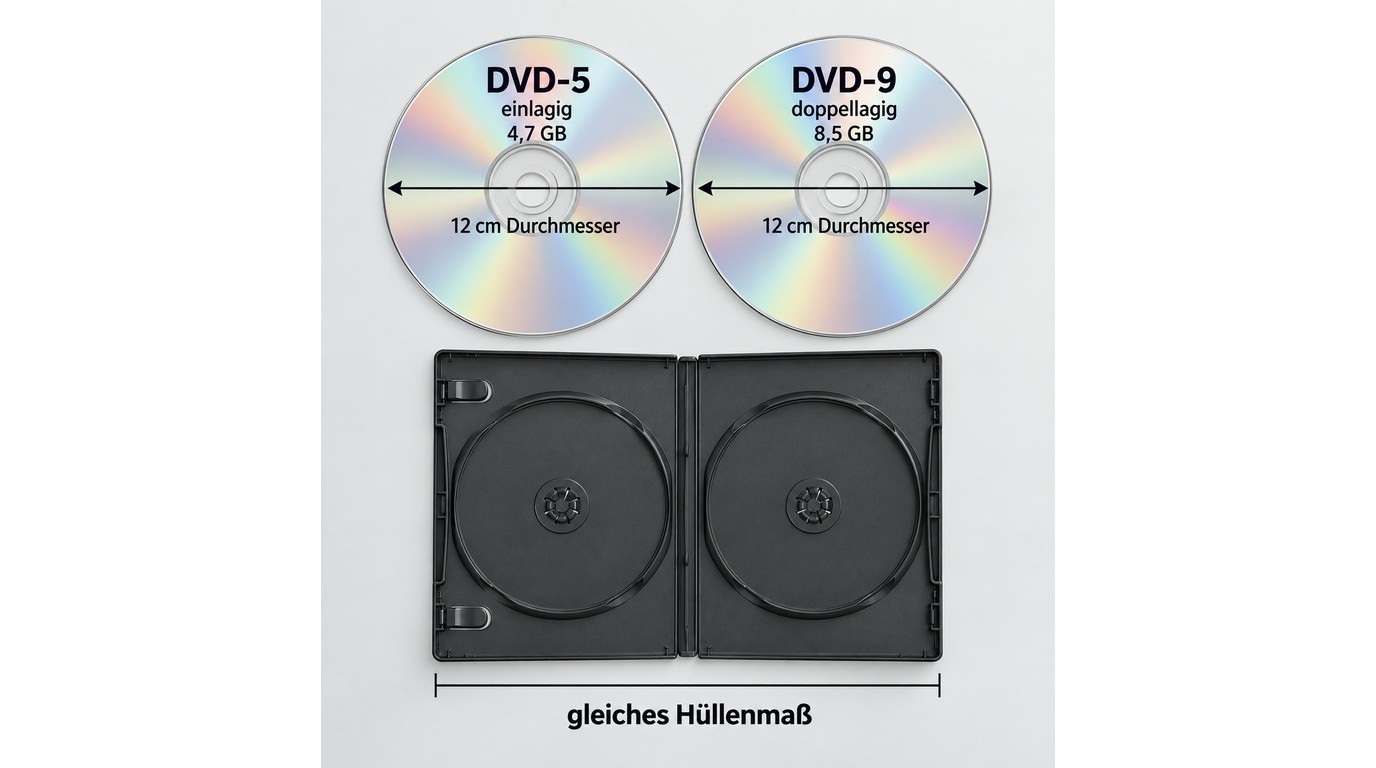

Eine normale DVD hat 12 cm Durchmesser. Die Bezeichnungen DVD-5 und DVD-9 ändern dieses Außenmaß nicht, sondern beschreiben vor allem die Speicherkapazität: DVD-5 bietet rund 4,7 GB, DVD-9 rund 8,5 GB.

Für die Wahl der Hülle ist daher nicht entscheidend, ob die Disc 4,7 oder 8,5 GB speichert. Breiter wird eine Verpackung erst dann, wenn sie mehrere Discs aufnehmen soll oder ein anderes Gehäuse verwendet wird.

Eine DVD-Sammlung physisch und digital erhalten

Die richtige Hülle schützt vor Staub, Kratzern und unnötiger mechanischer Belastung. Bei wichtigen Filmen gehe ich einen Schritt weiter: Solange eine Disc noch zuverlässig gelesen wird, kann zusätzlich ein lokales Abbild sinnvoll sein. Dann bleibt das Original im Regal und muss nicht für jede Wiedergabe verwendet werden.

DVDFab DVD Copy für Disc, ISO oder Ordner

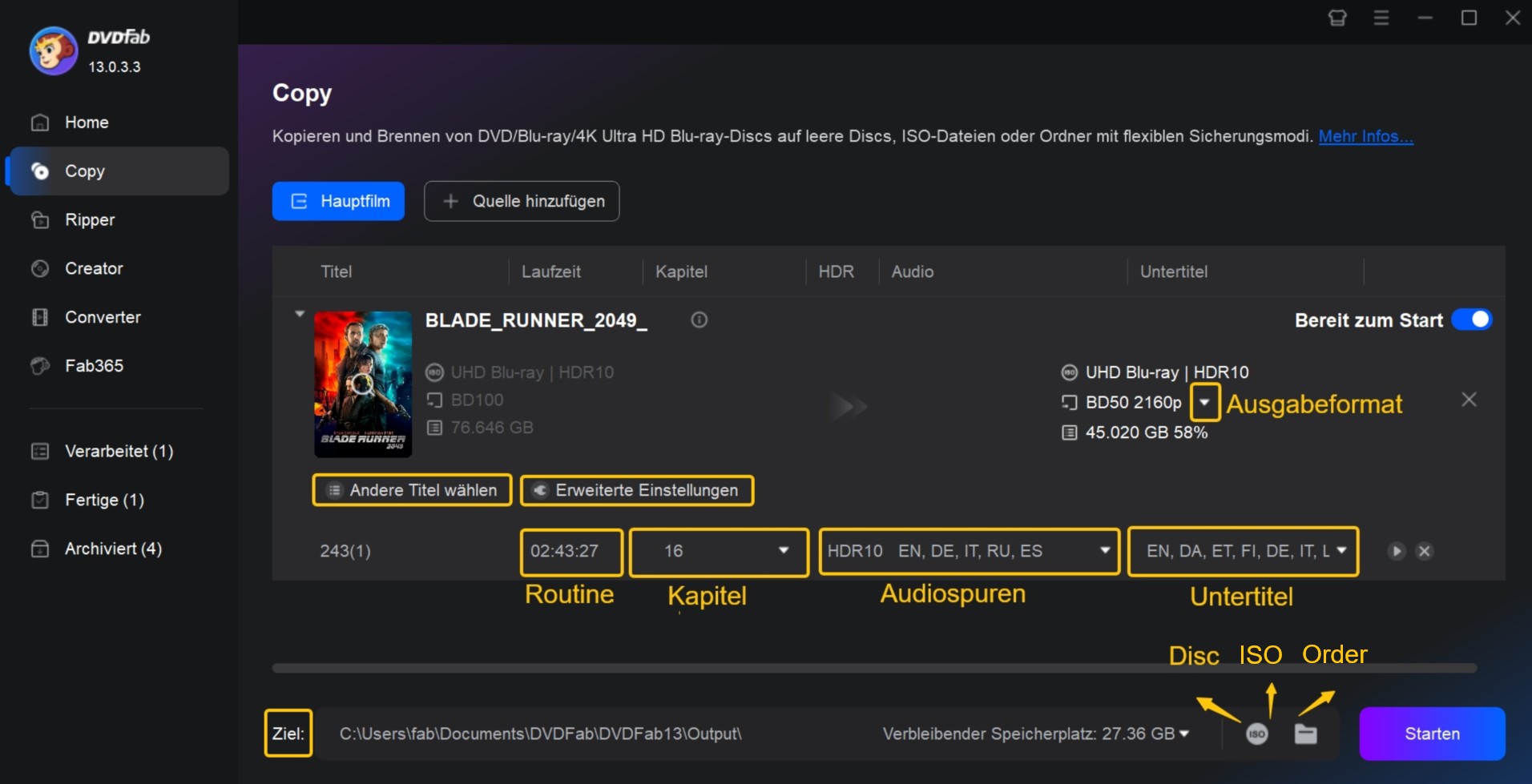

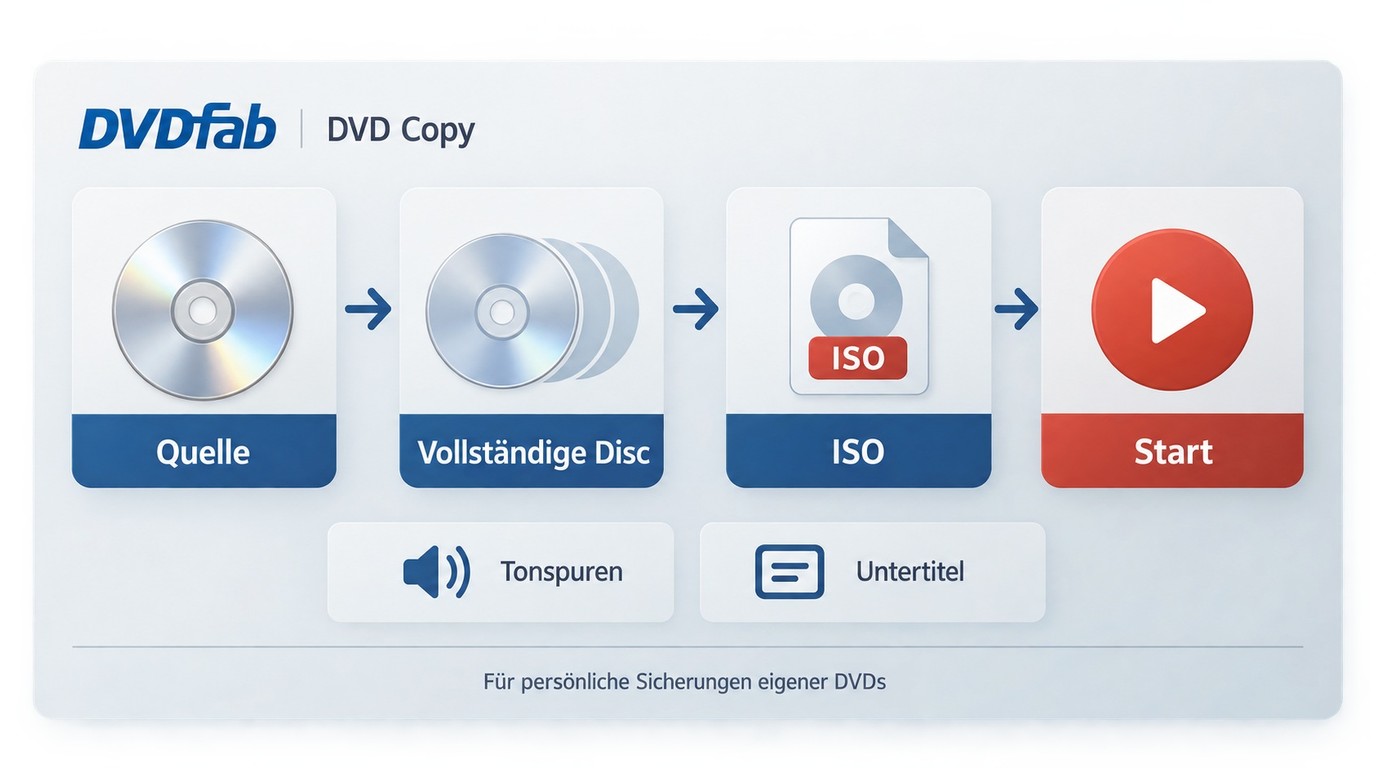

Wenn die vollständige DVD-Struktur mit Menüs und Kapiteln erhalten bleiben soll, würde ich DVDFab DVD Copy nehmen. Das Modul bietet sechs Kopiermodi und kann eine DVD als Disc, ISO oder Ordner ausgeben. Für einen 1:1-Abzug ist Klonen/Brennen gedacht; eine DVD-9 lässt sich bei Bedarf auf DVD-5 komprimieren.

Für diese Seite ist das vor allem als Ergänzung zur physischen Aufbewahrung interessant. Wer lediglich ein Cover gestaltet oder eine Ersatzhülle sucht, braucht dafür natürlich keine Kopiersoftware.

Rechtlicher Hinweis: Verarbeiten Sie nur DVDs, die Sie rechtmäßig besitzen und nutzen dürfen. Geben Sie erstellte Kopien nicht weiter und beachten Sie die geltenden Gesetze sowie Nutzungsbedingungen.

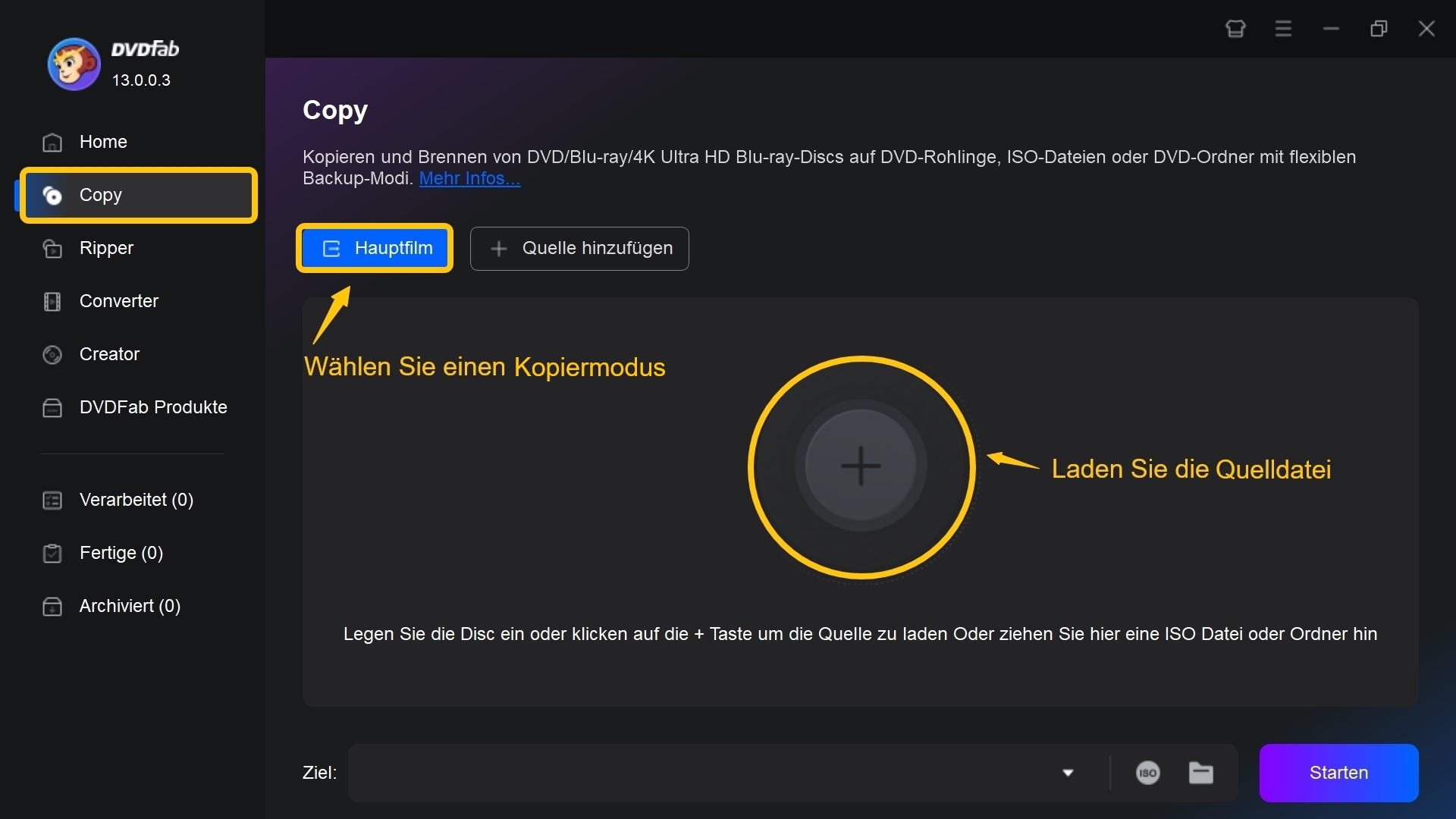

DVD Copy in drei Schritten

FAQs

Fazit

Für eine normale DVD-Hülle können Sie mit etwa 135 × 190 × 14 bis 15 mm rechnen. Beim Cover sind 272 bis 273 × 183 mm ein guter Ausgangspunkt, bei Slim-Hüllen häufig etwa 265 × 183 mm. Für Druckvorlagen und Mehrfachhüllen würde ich trotzdem immer das konkrete Gehäuse messen, denn genau dort entstehen die kleinen Abweichungen, die später am Rücken oder unter der Klarsichtfolie sichtbar werden.
